描述

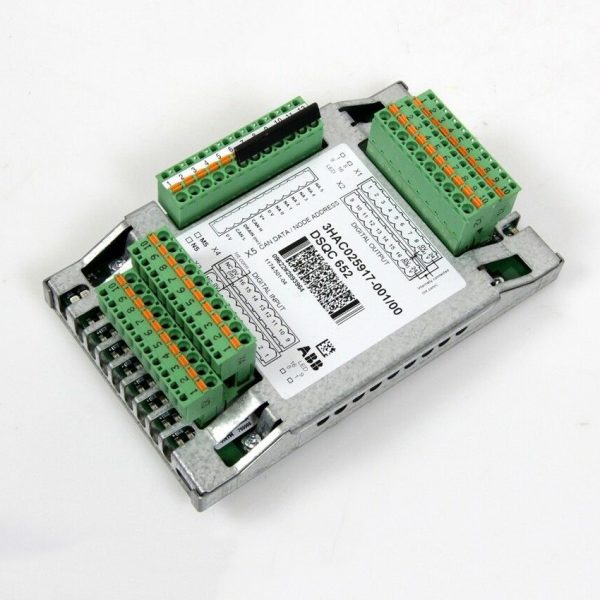

ABB DSQC652
變頻器經TDS-PA01 艾默生公司總線適配器
與PROFIBUS現場總線的連接如圖3-13所示
以上幾種配線方法可以組成單主單從或單主
多從的控制系統利用上位機PC機或PLC控制器
軟件可實現對網絡中變頻器的實時監控完成遠程
控制自動控制以及實現更復雜的運行控制例
如無限多段PLC運行
圖3-12 RS485- RS485/RS232 -RS232通訊配線
端子說明
端子名稱
信號負端子
RS485-
信號正端子 RS485+
EV1000
RS485通訊 接口
雙絞線
(帶屏蔽
EV2000
TD3000
可接 1 32 個
RS485 站點
接入PROFIBUS
端子名稱 現場總線
TDS -PA01 現場總線適配 器
TDS-PA01
端子名稱 A
B
TDS-PA01
RS485-
RS485+
圖3-13 RS485- TDS-PA01 -PROFIBUS通訊配線
